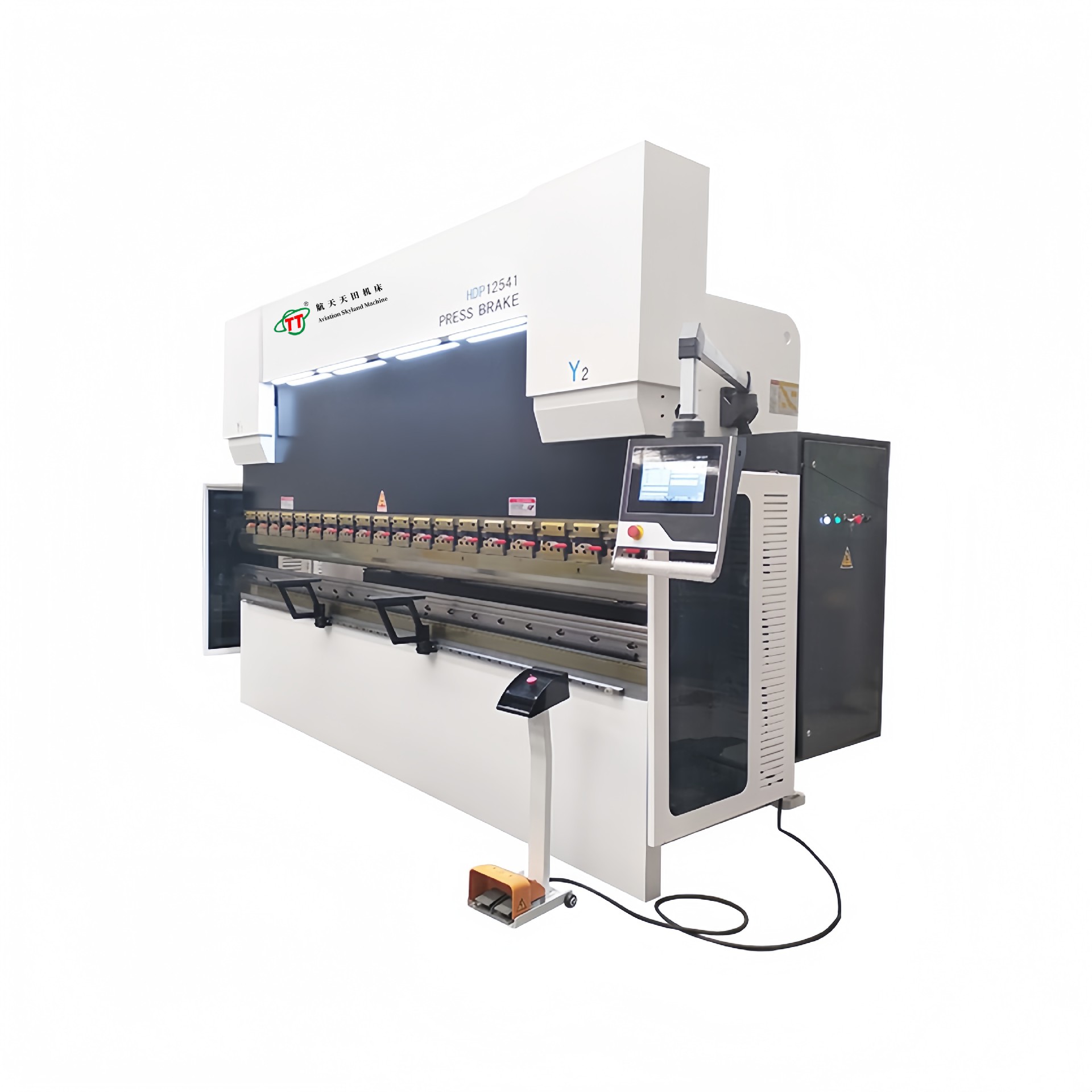

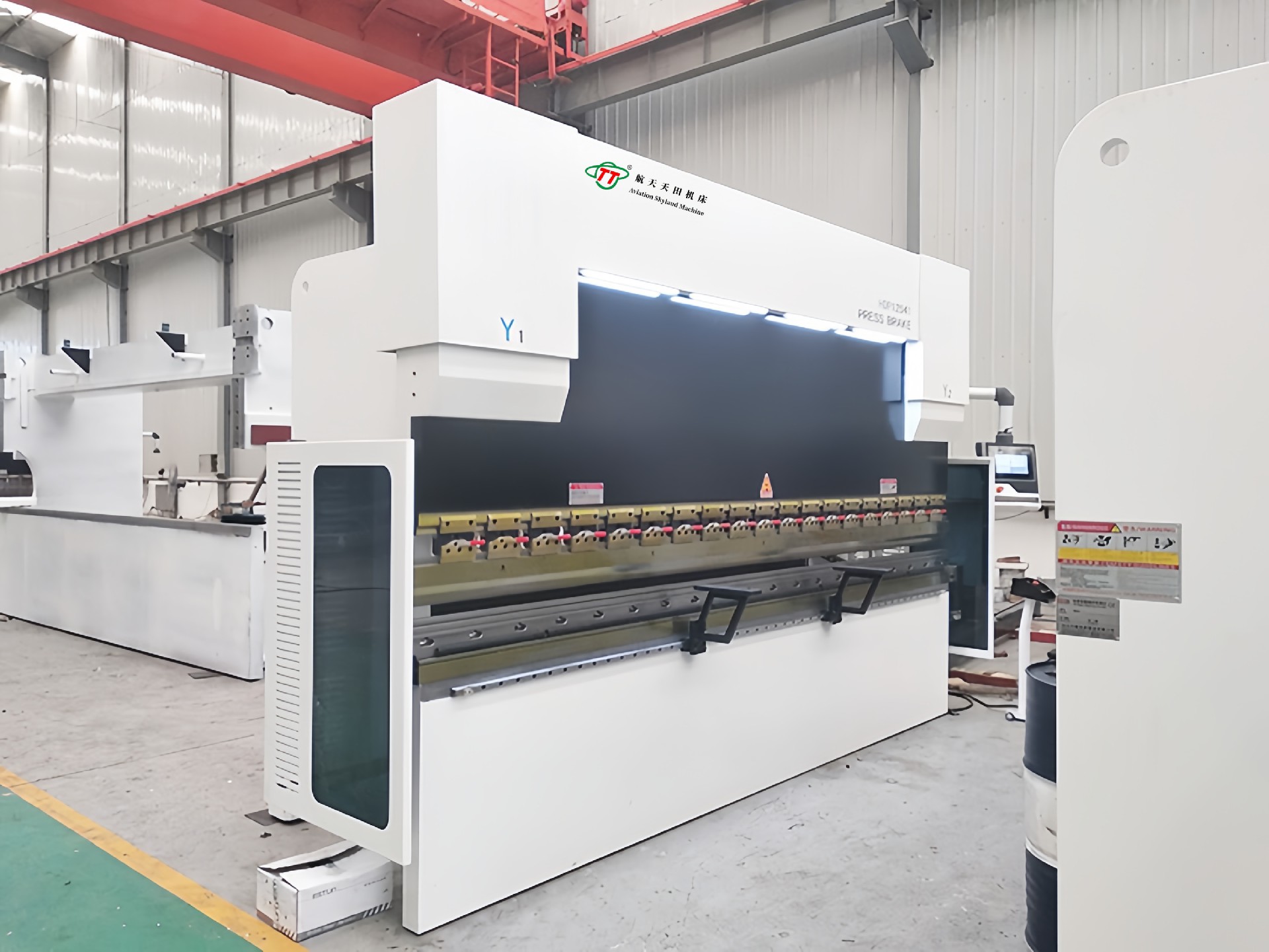

一：HTB -DAC66T系列电液伺服数控折弯机是一种具有高精度、高效率的金属加工设备，以下是其相关介绍

数控系统：采用国内优质品牌南京柯瑞公司DAC66T 数控系统。DAC66T系统具有先进的技术，如 DAC二维图形编程设计工具，方便进行数控编程，可自动计算所有轴位置，一键生成数控程序，

提高生产效率。系统还具备液压工序指定功能，能减少机器调整和测试工作。此外，彩色 TFT 显示和时尚的用户界面清晰，操作便捷，USB 接口可快速备份产品和模具，DA-0ffine

为离线编程提供解决方案。

结构设计：

整机采用钢板焊接结构，并经整体振动处理，一次装夹整体加工，保障了机身的刚性和加工精度。

人性化吊臂设计，基于实时的 Windows 操作系统，搭配三维彩色图形折弯机数控系统，为使用者提供友好操作界面。

轴控制：标准为数控 4+1 轴，即 Y1、Y2、X、R＋V 轴。其中，Y1、Y2 轴用于控制滑块两侧油缸，X 轴为后挡料的水平移动轴，R 轴用于控制后挡料的旋转，V 轴为工作台的挠度补偿轴。可根据用户需要，将后定位控制扩展到六轴。

精度保障：

电液伺服系统配合意大利GIVI进口磁栅尺，能够精确控制滑块的位置和运动，实现高精度的折弯加工。

液压挠度自动补给系统，可消除滑块弯形对工件质量的影响，确保工件的平整度和精度。

驱动与传动：

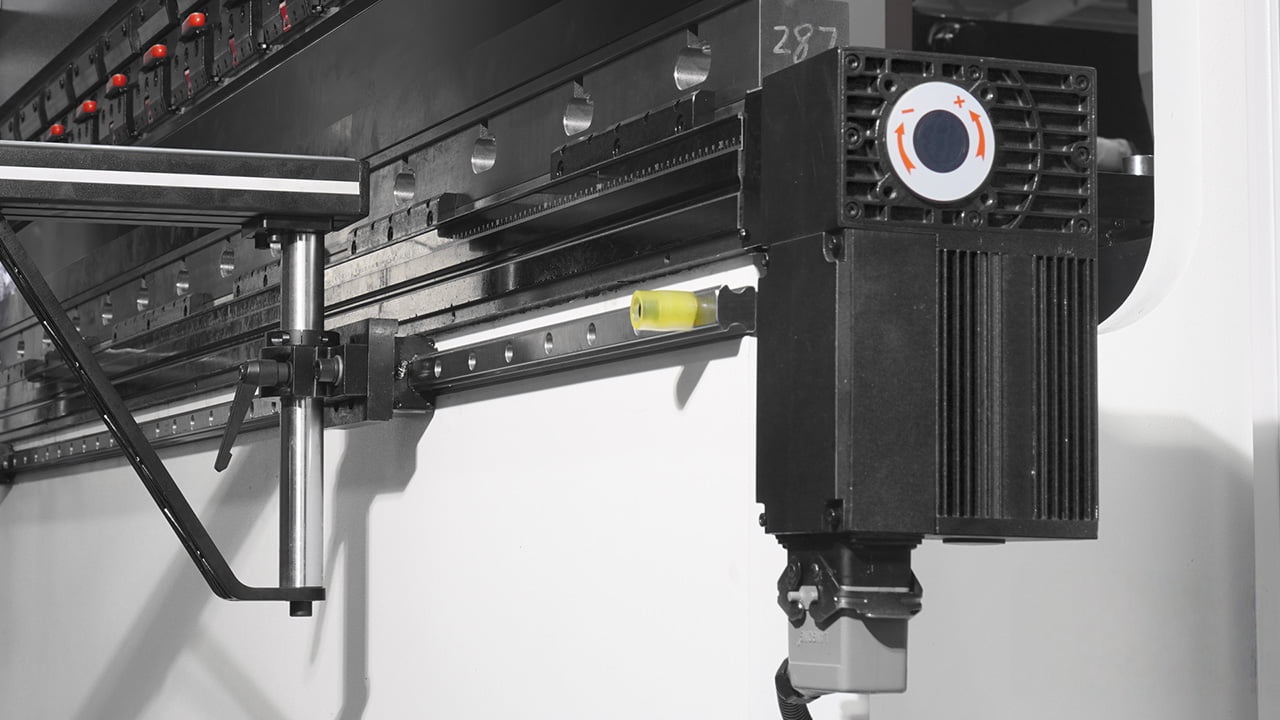

后挡料采用台湾 HIWIN（上银）直线导轨及滚珠丝杠驱动，速度更快、精度更高。

采用博世力士乐进口集成液压控制系统，采用304不锈钢液压油箱，采用组合卡套式接头，减少了管路安装，克服了漏油问题，同时提高了系统的稳定性和可靠性。

模具安装：上模选用快速夹紧装置，减轻了工人的劳动强度，提高了生产效率。

一、  性能：

 1、采用合资品牌南京柯瑞DAC66T数控系统，具有高效率的性能。美观现代、流线型铸塑外壳, 优雅而实用, 允许在底部面板安装用于机床操作的按钮和选择器开关。

集成的南京柯瑞DAC66T数控系统具有二维图形编程设计工具，方便进行数控编程。有液压工序指定功能，可以让机器调整和测试工作减少。按键一次就可以生成数控程序，

自动计算所有的轴位置直接进行生产。

2、采用先进新技术，高柔性、操作便捷USB接口提供了快速备份产品和模具。彩色的TFT显示和时尚的用户界面清晰，可为快速编程提供方便。DA-0ffine为离线编程提供解决方案。

二、设备特点：

本机床采用合资品牌南京柯瑞DAC66T数控系统。

1、具有人性化吊臂；基于实时的windows操作系统，二维彩色图形折弯机数控系统

2、DAC66T折弯机数控系统为使用者提供友好操作界面，高效率编程方式，和引以自豪稳定性集成于一体，将大大提高数控折弯机的工作效率。

3、图形编程技术秉承Delem或CYBELEC传统的编程优势，真实比例显示工件、模具和机床。

4、数控系统包括2D图形编程软件，具有折弯工序自动计算、工件干涉检测和自学习数据库，数据库运用将大大提高折弯精度。

5、全功能3D图形编程软件清晰展示真实机床模具配置以及折弯实现的可行性。

6、采用更高效率算法优化整个Y轴、X轴、R轴和补偿V轴工作循环，使得Y轴、X轴、R轴和补偿V轴循环的周期缩短，提高机床工作效率，同时对Y轴调整和控制更为方便。

三、设备性能介绍：（设备标配）

1、整机采用钢板焊接结构，并经整体振动处理；

2、一次装夹整体加工，保障机身的刚性和加工精度；

3、标准为数控4+1轴，Y1 、Y2、 X、R＋ V；

4、电液伺服系统配合瑞士进口光栅尺，折弯精度更高；

5、液压挠度自动补给，消除滑块弯形对工件质量的影响；

6、原装进口集成液压控制系统减少管路安装，克服漏油；

7、后挡料采用台湾HIWIN(上银)直线导轨及滚珠丝杠驱动，速度更快精度更高；

8、上模选用快速夹紧，减轻工人劳动强度，提高生产效率；

9、可根据用户需要，后定位可控制六轴；

10、可选配液压上模夹紧。

12、增加数控（轴）调节功能另行商议。

四、 数控折弯机技术参数表:

（上述设备可选配机械手自动上料系统、支持增加数控轴，支持非标设备定制）

备注：本资料所列数据为参考数据，如与机床实际数据不符，应以机床实际数据为准，以上参数如有变动，恕不另行通知，本公司保留对此资 料的最终解释权！
