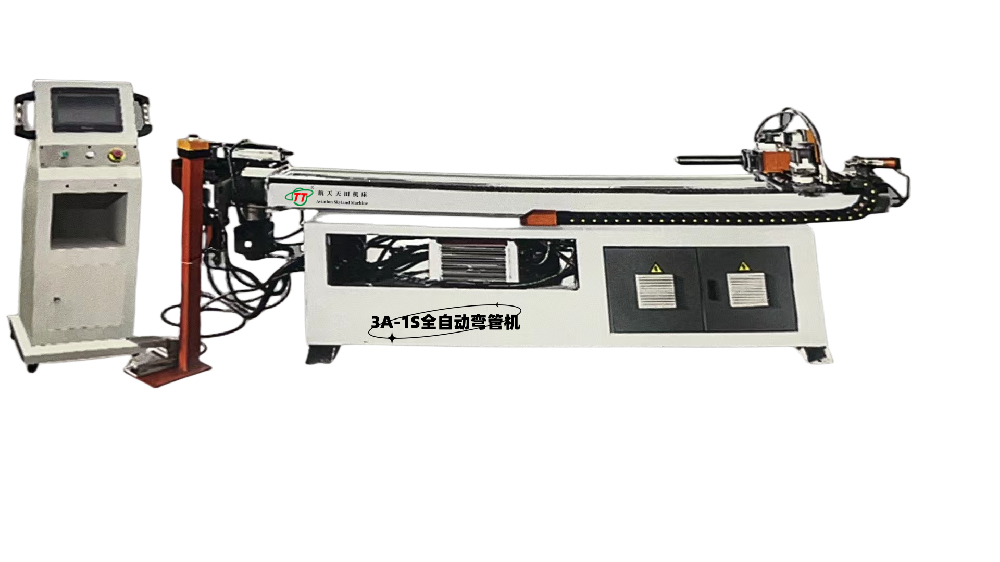

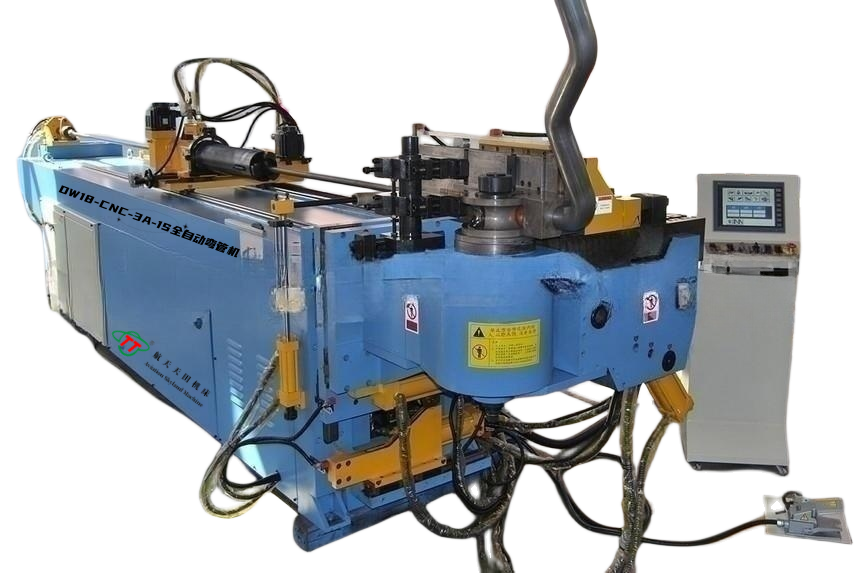

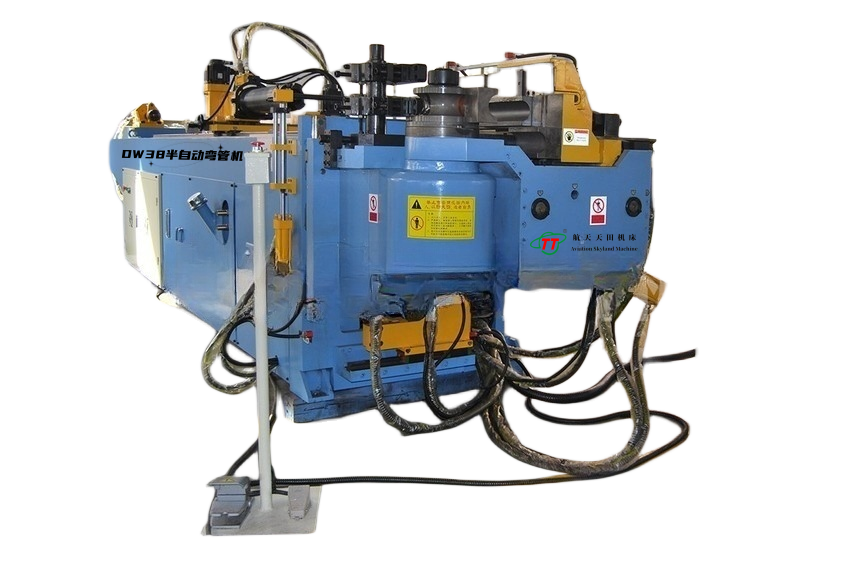

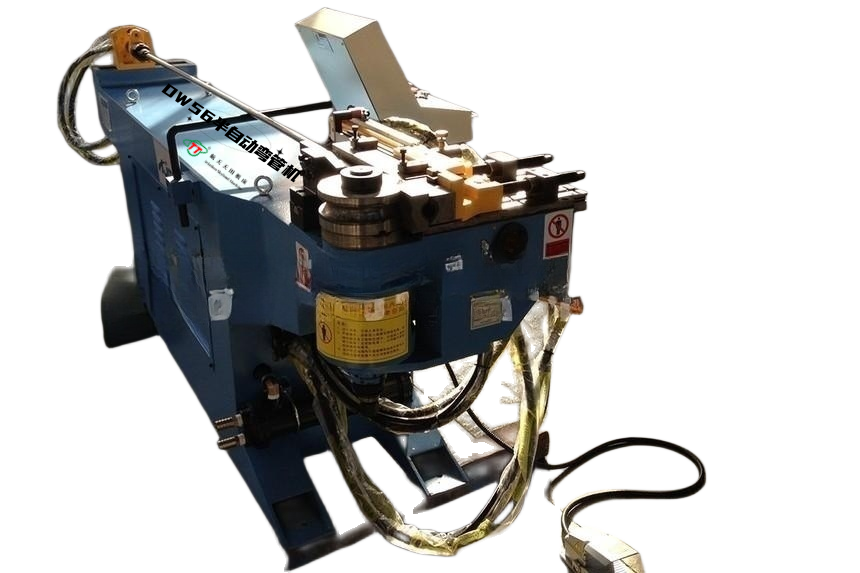

DW-CNC-3A-1S系列全自动弯管机性能介绍:
一、DW-3A-1S-CNC系列弯管机在控制方面精益求精,特点如下:
1、本机采用PLC,加数控模块,人机界面对话式操作,程式设定简便容易。
2、可自由选择手动、半自动、慢晚、慢抽芯功能。
3、送料(Y)、转角(B)为伺服控制,弯管(C)为液压驱动。
4、程序设定,每档可设定20个自动送料、自动转角及20个弯管角度,可记忆存储800组档案。
5、在加工过程中,移动式控制器的触摸屏上显示送料、转角、弯管的加工现在值,还可设定单步执行动作、半循环操作、全循环操作。
6、具有自动检测错误及故障的功能,当出现任何非正常动作或有任何危险存在除故障。
二、技术参数:
主要规格 | 机型 | DW18CNCx 3A-1S | DW25CNCx2A-1S | DW38CNCx2A-1S | DW50CNCx2A-1S | DW63CNCx2A-1S | DW75CNCx2A-1S | DW89CNCx2A-1S | DW100CNCx2A-1S | DW114CNCx2A-1S |
DW25CNCx3A-1S | DW38CNCx3A-1S | DW50CNCx3A-1S | DW63CNCx3A-1S | DW75CNCx3A-1S | DW89CNCx3A-1S | DW100CNCx3A-1S | DW114CNCx3A-1S | |||
最大弯曲管径x壁厚(碳钢) | φ18mmx1.6mm | φ25mmx1.6mm | φ38mmx2mm | φ50mmx3mm | φ63mmx3mm | φ75mmx2mm | φ89mmx4mm | φ100mmx8mm | φ114mmx10mm | |
最大弯曲半径 | [1] | R80mm | R100mm | R180mm | R250mm | R250mm | R300mm | R300mm | R350mm | R350mm |
最小弯曲半径 | [2] | R5mm | R5mm | R15mm | R20mm | R25mm | R30mm | R30mm | R50mm | R50mm |
最大弯曲角度 | 190° | 190° | 190° | 190° | 190° | 190° | 190° | 190° | 190° | |
最大送料长度 | [3] | 1500mm | 2500mm | 3000mm | 3000mm | 3000mm | 3000mm | 3000mm | 3000mm | 3000mm |
送料方式 | 直送/夹送 | |||||||||
工作速度 | 弯管速度 | Max200°/s | Max200°/s | Max150°/s | Max85°/s | Max85°/s | Max40°/s | Max30°/s | Max30°/s | Max30°/s |
转管速度 | Max200°/s | Max200°/s | Max200°/s | Max200°/s | Max200°/s | Max160°/s | Max160°/s | Max160°/s | Max160°/s | |
送料速度 | Max1000mm/s | Max1000mm/s | Max1000mm/s | Max1000mm/s | Max1000mm/s | Max800mm/s | Max800mm/s | Max800mm/s | Max800mm/s | |
精度 | 弯管速度 | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.15° |
转管速度 | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | |
送料速度 | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm | |
资料输入方式 | 1.坐标(X Y Z) 2.工作值(Y B C) | |||||||||
弯管方式 | 1.伺服弯管:1kw 2.液压弯管 | 1.伺服弯管:2kw 2.液压弯管 | 1.伺服弯管:5kw 2.液压弯管 | 1.伺服弯管:5kw 2.液压弯管 | 1.伺服弯管:7kw 2.液压弯管 | 1.伺服弯管:7kw 2.液压弯管 | 1.伺服弯管:11kw 2.液压弯管 | 1.伺服弯管:11kw 2.液压弯管 | 1.伺服弯管:11kw 2.液压弯管 | |
转弯伺服电机功率 | 400w | 400w | 750w | 750w | 750w | 1kw | 1.5kw | 1.5kw | 1.5kw | |
送料伺服电机功率 | 750w | 750w | 1kw | 1kw | 1kw | 1.5kw | 2kw | 3.5kw | 3.5kw | |
管件允许弯头数 | 1.12件 2.33件 | |||||||||
可储存零件数 | 1.330组 2.125组 | |||||||||
油压电机功率 | 启动型 | 3kw | 4kw | 5.5kw | 5.5kw | 7.5kw | 11kw | 15kw | 22kw | |
系统最大压力 | 10Mpa | 12Mpa | 12Mpa | 12Mpa | 12Mpa | 12Mpa | 14Mpa | 14Mpa | 14Mpa | |
